Die Blechfertigung steht vor einem anhaltenden Engpass: Biegevorgänge bestimmen das Tempo der Produktion. Die Auswahl der Ausrüstung wirkt sich direkt auf den Durchsatz und die Effizienz in der Werkstatt aus. Hersteller bewältigen das Spannungsfeld zwischen der Verwaltung von Investitionsausgaben, der Bewältigung des gravierenden Fachkräftemangels bei den Bedienern und der Befriedigung der Nachfrage nach höheren Produktionsmengen. Das Kerndilemma besteht darin, ob die Vielseitigkeit traditioneller Abkantpressen die Hochgeschwindigkeitsautomatisierung moderner Falztechnologien überwiegt.

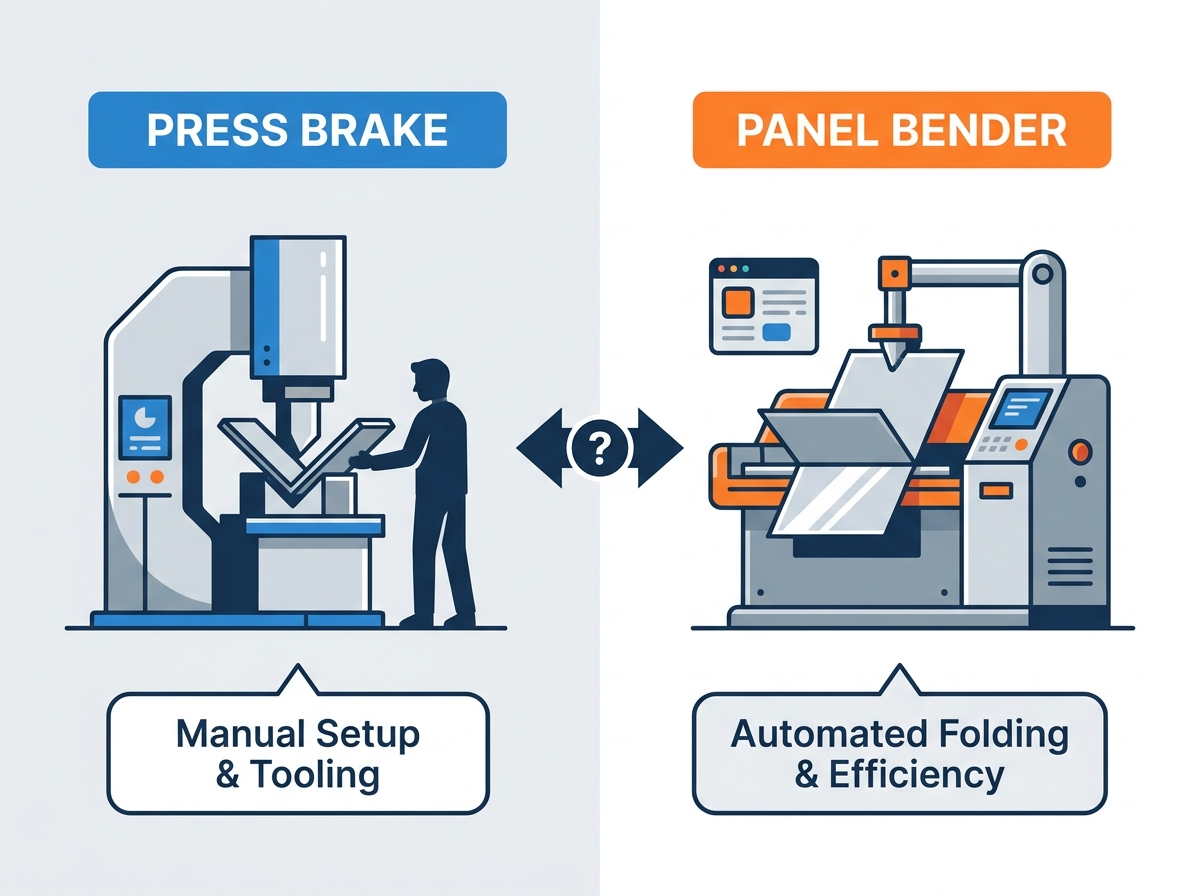

Diese technische Bewertung bietet einen evidenzbasierten Vergleich zwischen Abkantpressen und automatisierten Falzanlagen. Durch die Analyse der Maschinenkinematik, betrieblicher Kompromisse und Implementierungsrealitäten können Fertigungsbetriebe fundierte Investitionen in Investitionsgüter tätigen. Das Verständnis der mechanischen Unterschiede und Produktionskapazitäten dieser Systeme optimiert die Stellfläche, die Arbeitsverteilung und die Gesamteffizienz der Fertigung.
Durchsatz vs. Flexibilität: Plattenbiegemaschinen ermöglichen in der Regel zwei- bis dreimal schnellere Zykluszeiten für Standardprofile, während Abkantpressen für komplexe, tiefe oder schwere Anwendungen weiterhin überlegen sind.
Wer steuert die Produktion: Bei einer Abkantpresse steuert der Bediener die Maschine; Bei einer Plattenbiegemaschine passt die Maschine den Bediener an, was die Vorhersagbarkeit erheblich verbessert.
Abhängigkeit von der Arbeitskraft: Abkantpressen hängen in hohem Maße vom Fachwissen des Bedieners in Bezug auf Tempo, Einrichtung und Genauigkeit ab; Plattenbiegemaschinen automatisieren die Materialhandhabung und Werkzeugeinstellungen und mildern so die Auswirkungen des Fachkräftemangels.
Kapitalinvestition: Die anfänglichen Anschaffungskosten von Plattenbiegemaschinen sind erheblich höher als die von Abkantpressen, sodass zur Rechtfertigung des ROI große Mengen oder sich wiederholende Produktionsläufe erforderlich sind.
Übergangsrealitäten: Die Verlagerung der Produktion von einer Abkantpresse auf eine Plattenbiegemaschine erfordert eine Neuberechnung flacher Zuschnitte, da sich Bleche bei der Faltkinematik anders ausdehnen als beim herkömmlichen Luftbiegen.
Inhaltsverzeichnis
Der grundlegende Betrieb einer CNC-Abkantpresse besteht darin, dass ein absenkender Stempel Blech in eine stationäre V-Matrize drückt. Bei diesem Verfahren wird typischerweise Luftbiegen eingesetzt. Der Stempel drückt das Material gerade weit genug in die Matrize, um den gewünschten Winkel zu erreichen, abhängig von der Hubtiefe der Maschine und dem V-Öffnungsverhältnis. Zu den weiteren Methoden gehören das Bodenpressen und das Prägen, die eine deutlich höhere Tonnage erfordern, um das Material dazu zu zwingen, sich exakt an die Formgeometrie anzupassen. Die Physik beruht ausschließlich auf vertikaler Kraft und Reibung.
Der Betrieb einer Abkantpresse erfordert von Natur aus eine Manipulation der Teile zwischen jeder einzelnen Biegung. Ein Bediener oder ein Roboterarm muss das Blech physisch halten, stützen und drehen. Bei großen oder schweren Platten führt diese manuelle Manipulation zu erheblicher Ermüdung und verlangsamt die Zykluszeiten. Eine standardmäßige manuelle Biegesequenz umfasst mehrere physische Schritte:
Nehmen Sie den flachen Rohling von der Bereitstellungspalette.
Richten Sie das Blech an den CNC-Hinteranschlagfingern aus.
Drücken Sie das Fußpedal, um den Stößel zu betätigen.
Stützen Sie das Materialgewicht, während der Flansch nach oben schwingt.
Ziehen Sie das Teil zurück, drehen Sie es um und positionieren Sie es für die nächste Sequenz neu.
Darüber hinaus erfordern unterschiedliche Biegeradien, spitze Winkel und unterschiedliche Materialstärken einen physischen Werkzeugwechsel. Bediener müssen Stempel und Matrizen manuell austauschen, was bei komplexen Einstellungen zu Maschinenstillstandszeiten führt.
Die Arbeitskinematik von Plattenbiegemaschinen unterscheidet sich grundlegend vom herkömmlichen Vertikalpressen. Anstatt Material in eine Matrize zu drücken, hält die Maschine das Blech mithilfe eines robusten Niederhalters völlig flach. Obere und untere Biegemesser streichen dann über den hervorstehenden Flansch und falten das Material im programmierten Winkel nach oben oder unten. Durch diese Wischwirkung wird die Spannung unterschiedlich auf das Blech verteilt und es entfällt die Notwendigkeit, das gesamte Gewicht des Teils während der Biegung zu tragen.
Die automatisierte Teilemanipulation macht die Effizienz dieser Systeme aus. Integrierte Rotatoren und Manipulatoren greifen das flache Blech und positionieren es präzise für mehrere Biegungen entlang verschiedener Kanten, ohne dass ein manueller Eingriff erforderlich ist. Bahnbrechende Industriestandards wie die Salvagnini P4-Systeme haben diese mechanischen Grundlagen geschaffen und gezeigt, wie die automatisierte Rotation die Zykluszeiten drastisch verkürzt. Darüber hinaus nutzen diese Maschinen Universalwerkzeuge. Die Biegemesser passen sich automatisch an unterschiedliche Flanschlängen und Materialstärken an, wodurch der bei einer Abkantpresse erforderliche physische Werkzeugwechsel entfällt.
Aufgrund der Marktverwirrung verschwimmen häufig die Grenzen zwischen Standard-CNC-Abkantsystemen und vollautomatischen Plattenbiegesystemen. Obwohl beide eine Faltkinematik anstelle einer V-Matrizen-Pressung verwenden, variieren ihre Einsatzmöglichkeiten und Zielanwendungen stark. Bei einer standardmäßigen CNC-Faltmaschine, die oft als Kasten- oder Pfannenfaltmaschine bezeichnet wird, muss ein Bediener das Blech normalerweise manuell gegen einen Hinteranschlag drücken und das Teil zwischen den Biegungen physisch drehen. Anschließend schwenkt die Biegewange nach oben, um die Biegung zu erzeugen.
Im Gegensatz dazu verfügen industrielle Plattenbiegemaschinen über vollständig integrierte, automatisierte Greifer- und Drehsysteme. Sobald der Bediener oder ein automatisches Ladesystem den ersten flachen Rohling in die Maschine einführt, übernimmt die Ausrüstung die gesamte nachfolgende Positionierung. Standard-CNC-Abkantmaschinen unterliegen im Vergleich zu Hochleistungs-Biegemaschinen, die für eine kontinuierliche Hochgeschwindigkeits-Mehrschichtproduktion konzipiert sind, auch Einschränkungen hinsichtlich der strukturellen Steifigkeit und des Produktionsvolumens.
Besonderheit | Standard-CNC-Ordner | Automatischer Plattenbieger |
|---|---|---|
Teilemanipulation | Manuelle Drehung durch den Bediener | Vollautomatisch über Greifer/Rotatoren |
Werkzeugeinrichtung | Manuelle segmentierte Werkzeuganpassungen | Automatische Universal-Werkzeugverstellung |
Produktionsvolumen | Niedrig bis mittel | Hohe Lautstärke/kontinuierliche Schicht |
Strukturelle Steifigkeit | Standarddienst | Robuster Industrierahmen |
Die Analyse der Zeit, die für die Fertigstellung eines mehrfach gebogenen Teils erforderlich ist, zeigt deutliche Unterschiede zwischen den beiden Technologien. Bei einer Abkantpresse umfasst die Zykluszeit, dass der Bediener den Rohling aufnimmt, ihn am Hinteranschlag ausrichtet, die Biegung durchführt, das Teil zurückzieht, es umdreht oder dreht und den Vorgang wiederholt. Wenn für das Teil mehrere Werkzeugsätze erforderlich sind, erhöhen abgestufte Biegeaufbauten die Komplexität und den Zeitaufwand. Die Abkantpresse ist naturgemäß durch die Ermüdung des Bedieners, die Handhabungsgeschwindigkeit und die manuelle Geschicklichkeit eingeschränkt. Den ganzen Tag mit einer 4x8-Stahlplatte der Stärke 11 zu kämpfen, verlangsamt selbst den erfahrensten Bediener.
Plattenbiegegeräte verändern die Taktdynamik grundlegend. Da die Maschine die gesamte Drehung und Positionierung intern übernimmt, bestimmt sie die Zykluszeit. Der Bediener lädt einfach den Rohling und entlädt das fertige Teil und sorgt so für einen automatisierten, vorhersehbaren Durchsatz. Durch den Wegfall der manuellen Handhabung zwischen den Durchgängen können Plattenbieger bei Batch-Durchgängen bis zu 2- bis 3-mal schnellere Zykluszeiten bei entsprechenden Geometrien erzielen. Beispielsweise kann eine standardmäßige, sechs gebogene Schaltschranktür bei einer Abkantpresse 90 Sekunden benötigen, bei einer automatischen Falzmaschine jedoch nur 30 Sekunden.
Abkantpressen eignen sich hervorragend für bestimmte geometrische Anwendungen, bei denen die Falttechnik Schwierigkeiten bereitet. Sie bleiben die beste Wahl für schmale Profile, tiefe Kästen, extrem spitze Winkel und das Biegen schwerer Bleche. Geometrien, die spezielle, tiefe Schwanenhalsstanzen erfordern, um zuvor gebogene Flansche zu entfernen, eignen sich hervorragend für die offene Architektur einer Abkantpresse. Die Möglichkeit, kundenspezifische Werkzeuge zu stapeln, ermöglicht es Herstellern, komplexe, asymmetrische Teile zu formen, die physisch mit den internen Mechanismen eines Falzapparats kollidieren würden.
Umgekehrt unterliegen Plattenbiegesysteme aufgrund ihrer Lichtraumprofile strengen physikalischen Einschränkungen. Die Größe und Form des Blechhalters und der Biegemesser beschränken interne Biegungen, maximale Flanschhöhen und minimale Kanalbreiten. Wenn ein Kastenprofil zu tief ist, prallt das Teil während der Drehung gegen das Oberwerkzeug der Maschine. Hersteller müssen ihre Teilegeometrien sorgfältig prüfen, um sicherzustellen, dass sie innerhalb des spezifischen Spielraums der Biegemaschine liegen.
Moderne Plattenbiegesysteme nutzen fortschrittliche, integrierte Echtzeitsensoren, um die Präzision aufrechtzuerhalten. Technologien, die dem MAC2.0 von Salvagnini entsprechen, messen die tatsächliche Blechdicke und erkennen Materialzugschwankungen, wenn das Blech in die Maschine gelangt. Das System kompensiert dann automatisch die Rückfederung im laufenden Betrieb und passt den Überbiegewinkel dynamisch an. Dies führt zu hochkonsistenten Teilen, selbst wenn Materialchargen leichte metallurgische Inkonsistenzen aufweisen.
Abkantpressen sind in hohem Maße auf hydraulische oder mechanische Bombierungssysteme und die Fähigkeiten des Bedieners angewiesen, um die Winkelkonsistenz aufrechtzuerhalten, insbesondere bei langen Teilen. Das Streben nach Graden in einer 10-Fuß-Kurve erfordert Erfahrung. Auch die Physik des Biegevorgangs unterscheidet sich deutlich. Die Wischwirkung eines Falzmessers führt zu einer anderen Materialdehnung als die starke vertikale Reibung beim Luftbiegen in einer V-Matrize. Darüber hinaus ist der Faltvorgang im Allgemeinen schonender für die Materialoberfläche und reduziert die Kratzer und Stanzspuren, die üblicherweise mit Abkantpressen einhergehen. Dies erweist sich bei oberflächenempfindlichen Materialien wie poliertem Edelstahl oder vorlackiertem Aluminium als äußerst vorteilhaft.
Die mit diesen Maschinen verbundenen Vorlaufkosten stellen einen großen Unterschied dar. Einstiegs- und sogar High-End-CNC-Abkantpressen erfordern im Vergleich zu den höheren Anschaffungskosten fortschrittlicher Plattenbiegesysteme eine deutlich geringere Anfangsinvestition. Abkantpressen bieten einen zugänglichen Einstiegspunkt für Fertigungsbetriebe, die ihre Kapazitäten ohne großen finanziellen Aufwand erweitern möchten.
Die Berechnung der Kapitalrendite erfordert die Analyse der Maschinenverfügbarkeit, der Reduzierung der Rüstzeit und der Amortisationskosten pro Teil. Bei großvolumigen oder sich stark wiederholenden Produktionsläufen reduzieren die Geschwindigkeit und die automatisierte Einrichtung einer Plattenbiegemaschine die Arbeitskosten pro Teil drastisch. Die Fähigkeit der Maschine, mit minimalem Bedienereingriff kontinuierlich zu laufen, beschleunigt die Amortisierung der höheren Investitionsausgaben und macht sie für bestimmte Produktionsmodelle finanziell rentabel. Umgekehrt bleibt die Abkantpresse in Umgebungen mit hohem Mix und geringem Volumen oft die wirtschaftlichere Wahl.
Der aktuelle Fachkräftemarkt stellt Fertigungsbetriebe vor große Herausforderungen. Es ist schwierig und kostspielig, erfahrene Abkantpressenbediener zu finden, einzustellen und zu halten, die sich mit Biegezugaben, manueller Reihenfolge und komplexen Einstellungen bestens auskennen. Die Abkantpresse ist vollständig auf dieses menschliche Fachwissen angewiesen, um präzise und effizient zu funktionieren. Ein hochqualifizierter Bediener kann eine Abkantpresse zum Laufen bringen, aber ein Anfänger kann viel Ausschuss erzeugen und die gesamte Werkstatt überlasten.
Der Übergang zum Plattenbiegen verändert das Arbeitsparadigma. Die Anforderung verschiebt sich weg von hochintensiver manueller Manipulation und speziellen physischen Biegefähigkeiten hin zu Offline-Programmierung, automatisiertem Laden und grundlegender Maschinenüberwachung. Bediener müssen sich nicht mit komplexen Biegeableitungen auskennen oder körperlich mit schweren Blechen kämpfen. Dadurch können Werkstätten weniger erfahrenes Personal für den Maschinenbetrieb einsetzen und gleichzeitig ihre hochqualifizierten Programmierer und Ingenieure für die Optimierung der Software und des Produktionsflusses einsetzen.
Die physische Stellfläche ist in jeder Produktionsstätte ein kostbares Gut. Während die Stellfläche der Maschinen selbst je nach Modell vergleichbar sein kann, erfordern Abkantpressen umfangreiche Bereitstellungsflächen für Work in Progress (WIP) und riesige Werkzeuglagerschränke für Stempel und Matrizen. Plattenbiegesysteme mit ihren universellen Werkzeugen und ihrem schnellen Durchsatz reduzieren häufig die Notwendigkeit einer umfangreichen WIP-Bereitstellung und optimieren die Bodenaufteilung.
Auch die Langzeitwartungsprofile unterscheiden sich. Abkantpressen erfordern ein Management der Hydraulikflüssigkeit, eine regelmäßige Kalibrierung der Bombiersysteme und einen kontinuierlichen Austausch mechanischer Werkzeuge aufgrund von Verschleiß. Moderne Plattenbiegemaschinen verwenden oft servoelektrische Antriebe, die hydraulische Wartung überflüssig machen, aber komplexe Sensorsysteme und automatisierte Manipulatormechanismen einführen, die spezielle technische Unterstützung erfordern.
Wartungskategorie | CNC-Abkantpresse | Automatischer Plattenbieger |
|---|---|---|
Antriebssystem | Hydraulikölwechsel, Ventilprüfungen | Servoelektrische Motorüberwachung |
Werkzeugverschleiß | Hoher Reibungsverschleiß an Stempeln/Matrizen | Geringer Reibungsverschleiß an den Wischblättern |
Kalibrierung | Mechanische/hydraulische Bombierungseinstellungen | Sensoranordnung und Manipulatorausrichtung |
Die Migration von Teilen von einer Abkantpresse auf eine Plattenbiegemaschine führt zu einem erheblichen technischen und gestalterischen Engpass. Alte Flachzuschnitte können nicht einfach direkt auf die neue Maschine übertragen werden. Die Notwendigkeit, flache Muster neu zu entwerfen und zu überarbeiten, ist eine wichtige Realität bei der Implementierung. Konstruktionsabteilungen müssen Zeit in die Aktualisierung von CAD-Dateien und die Neuprogrammierung von Teilen investieren, um sie an die neue Biegekinematik anzupassen.
Die Physik der Abwicklungsanpassungen schreibt diese Anforderung vor. K-Faktoren und Biegeabzüge müssen neu kalibriert werden, da sich die Materialverformungseigenschaften bei der Wisch- und Faltkinematik grundlegend von der herkömmlichen Luftbiegung unterscheiden. Das Material dehnt sich unterschiedlich aus, was bedeutet, dass ein flacher Zuschnitt für eine Abkantpresse zu falschen Endmaßen führt, wenn er auf einer Plattenbiegemaschine gefaltet wird. Geschäfte müssen diese technische Lernkurve bei der Planung des Übergangs berücksichtigen.
Der Betrieb von Abkantpressen ist mit versteckten Kosten und einer komplexen Lagerlogistik verbunden, die mit umfangreichen Werkzeugbibliotheken verbunden ist. Betriebe müssen über eine große Auswahl an Stempeln, Matrizen, speziellen Falzwerkzeugen und Oberflächenschutzbändern verfügen, um unterschiedliche Geometrien verarbeiten zu können. Die Verwaltung, Organisation und physische Änderung dieser Werkzeuge nimmt wertvolle Produktionszeit in Anspruch und erfordert eine ständige Bestandsverfolgung.
Plattenbiegesysteme ermöglichen eine werkzeuglose Einrichtung für die meisten Standardprofile. Die Universal-Biegemesser passen sich automatisch an unterschiedliche Längen und Dicken an. Die Ermittlung der absoluten Grenzen dieses universellen Werkzeugs verhindert jedoch unerwartete Ausfallzeiten. Während Standardflansche mühelos verarbeitet werden können, sind für bestimmte Geometrien wie schmale Kanäle oder versetzte Biegungen möglicherweise dennoch zusätzliche oder kundenspezifische Werkzeugeinsätze erforderlich. Das Verständnis dieser Grenzen verhindert unerwartete Produktionsstopps, wenn komplexe Teile in den Zeitplan aufgenommen werden.
Keine der Maschinen ist allgemein überlegen; Die optimale Wahl hängt vollständig von der Teilegeometrie, dem Produktionsvolumen und den spezifischen Arbeitsbeschränkungen der Anlage ab. Fertigungsbetriebe müssen ihre Ausrüstungsinvestitionen an ihren Kernfertigungsstrategien ausrichten. Die Auswahllogik erfordert die Auswahl einer Abkantpresse für die Produktion von großen Mengen/Kleinserien, das Biegen schwerer Bleche, tiefe Kastengeometrien und komplexe kundenspezifische Fertigungen, bei denen Flexibilität von größter Bedeutung ist. Umgekehrt sind Plattenbiegesysteme die klare Wahl für die Produktion großer Stückzahlen, stark repetitiver, oberflächenempfindlicher oder großer Platten, bei denen die manuelle Handhabung einen erheblichen Engpass darstellt.

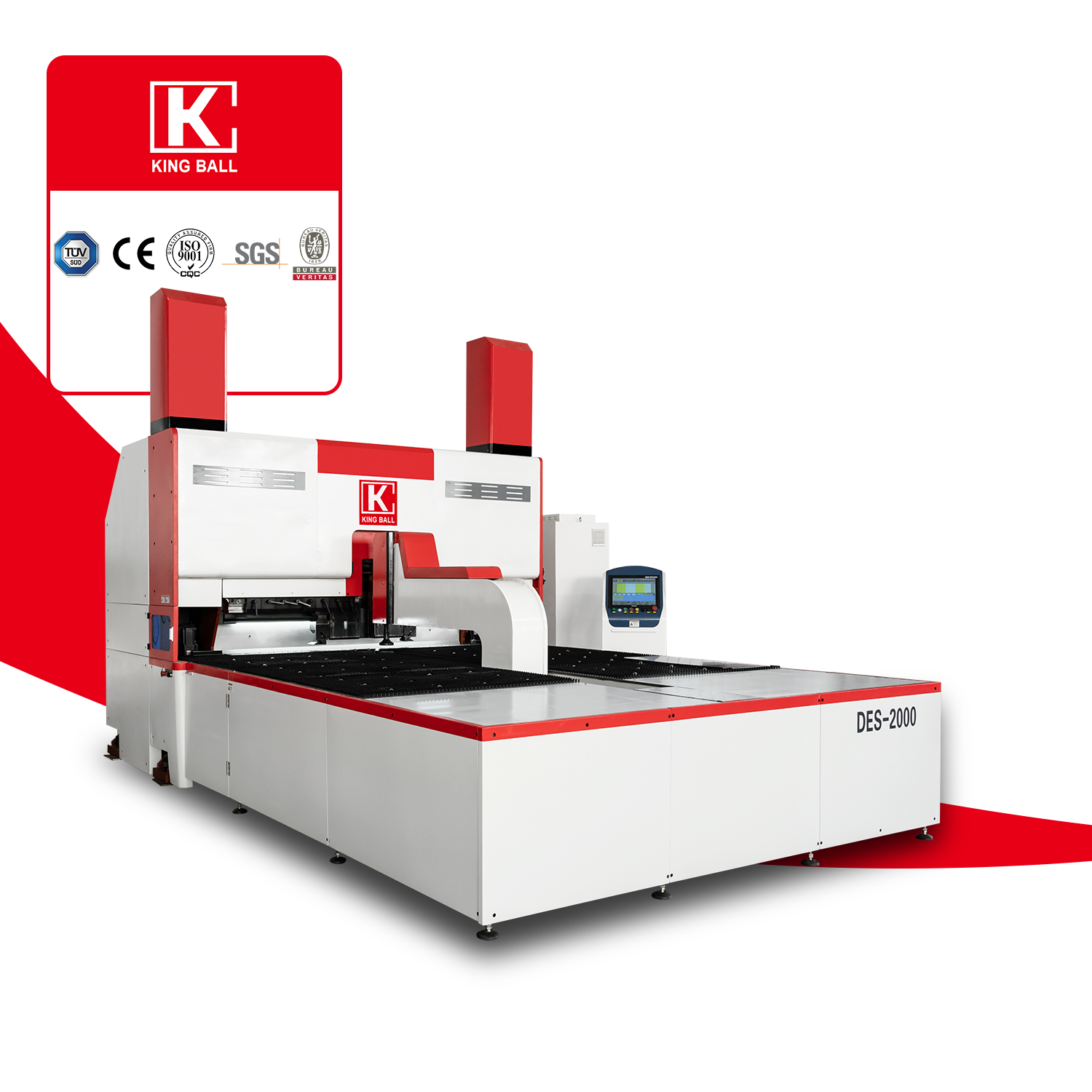

Nanjing Jinqiu CNC Machine Tool unterstützt Hersteller mit CNC-Werkzeugmaschinenlösungen, die darauf ausgelegt sind, die Effizienz, Genauigkeit und Produktionsstabilität der Blechbearbeitung zu verbessern. Das Unternehmen kann Kunden dabei helfen, geeignete Gerätekonfigurationen entsprechend ihren Materialien, Teilegeometrien, Produktionsmengen und Automatisierungsanforderungen zu bewerten.
Um effektiv voranzukommen, sollten Fertigungsmanager die folgenden nächsten Schritte ausführen:
Prüfen Sie Ihre Top-20-Teile mit dem höchsten Volumen auf geometrische Kompatibilität mit der Faltkinematik.
Berechnen Sie die aktuellen Zykluszeiten der Abkantpresse im Vergleich zu den simulierten automatisierten Biegezeiten, die von Geräteherstellern bereitgestellt werden.
Bewerten Sie Ihren lokalen Arbeitsmarkt, um die langfristige Realisierbarkeit manueller Maschinenbedienung im Vergleich zu automatisierten Systemen zu ermitteln.
Wenden Sie sich an einen Anwendungstechniker, um den Neugestaltungsprozess für flache Muster zu planen und die für den Übergang erforderlichen technischen Stunden abzuschätzen.
A: Abkantpressen können extreme Dicken verarbeiten, die je nach Tonnage der Maschine oft mehr als 1 Zoll betragen. Plattenbiegemaschinen sind in der Regel auf dünnere Stärken beschränkt und erreichen in der Regel maximal etwa 11 Gauge (0,120 Zoll) für Edelstahl oder 9 Gauge (0,150 Zoll) für Weichstahl, je nach spezifischem Maschinenmodell und Klingenkonfiguration.
A: Nein. Während sie den Arbeitsaufwand für Standardplatten und -gehäuse drastisch reduzieren, bleiben Abkantpressen für schwere Bleche, schmale Profile, tiefe Kästen und Geometrien erforderlich, die spezielle Stanzkonfigurationen erfordern, die mit Falzmessern nicht möglich sind.
A: Das Luftbiegen an einer Abkantpresse drückt das Material in eine V-Matrize, wodurch konzentrierte Reibung und spezifische Dehnung erzeugt werden. Ein Blechbieger wischt den Flansch nach oben oder unten, während er das Blech flach hält, wodurch die Spannung anders verteilt wird. Dies erfordert eine Neuberechnung der K-Faktoren und Biegeabzüge für präzise flache Rohlinge.
A: Nein. Bei einem Standard-CNC-Faltapparat muss der Bediener das Teil manuell zwischen den Biegungen positionieren und drehen. Ein industrieller Blechbieger verfügt über vollautomatische Greifer und Rotatoren, die das Blech ohne menschliches Eingreifen manipulieren, was zu einem deutlich höheren Durchsatz führt.
A: Die höheren Kosten spiegeln die komplexe Automatisierung wider. Dazu gehören integrierte Materialmanipulatoren, automatisierte Universalwerkzeuge, die sich im Handumdrehen anpassen, fortschrittliche Echtzeit-Materialsensoren und hochentwickelte Software, die zur gleichzeitigen Steuerung der automatisierten Teilerotation und Biegesequenzen erforderlich ist.
A: Ja. Da sich das Material bei der Faltkinematik anders ausdehnt als beim V-Düsen-Luftbiegen, führen vorhandene flache Muster zu falschen Endabmessungen. Ingenieurteams müssen Biegezugaben neu berechnen und CAD-Dateien für die neue Ausrüstung aktualisieren.
