Die Blechfertigung steht vor einem immer größer werdenden Engpass: Die starke Abhängigkeit von hochqualifizierten Bedienern zur Bewältigung komplexer Biegevorgänge mit mehreren Aufspannungen. Die Einhaltung enger Toleranzen bei komplexen Teilegeometrien bei gleichzeitiger Erzielung eines hohen Durchsatzes führt zu konstanter Spannung, insbesondere in Fertigungsumgebungen mit hohem Mix und geringem Volumen. Die herkömmliche manuelle Umformung hat oft Schwierigkeiten, mit diesen Anforderungen Schritt zu halten, was Hersteller dazu veranlasst, nach automatisierten Lösungen zu suchen. Der Wechsel vom manuellen Formen zum automatisierten Plattenbiegen stellt für viele Betriebe eine wesentliche betriebliche Verbesserung dar. Die Auswahl der richtigen Ausrüstung erfordert jedoch eine strenge Bewertung der Antriebssysteme, Spannmechanismen und Automatisierungsgrade, anstatt sich einfach auf Standard-OEM-Datenblätter zu verlassen. Das Verständnis dieser technischen Nuancen stellt sicher, dass Sie in Maschinen investieren, die Ihre Produktionsherausforderungen wirklich lösen, ohne neue Engpässe zu verursachen.
Automatisierung vs. Flexibilität: Vollautomatische Plattenbiegemaschinen verkürzen die Zykluszeiten für komplexe, mehrseitige Teile drastisch, aber herkömmliche Abkantmaschinen bleiben für ultradicke Materialien und extreme kundenspezifische Geometrien überlegen.
Auswirkungen auf das Antriebssystem: Servoelektrische Plattenbiegemaschinen bieten einen geringeren Wartungsaufwand und eine höhere Energieeffizienz, während für Anwendungen mit hoher Tonnage hydraulische Systeme erforderlich sind.
Spannmechanismen bestimmen die Fähigkeiten: Die Wahl zwischen Saugnapf- und Pressarmmanipulatoren bestimmt direkt die minimale Teilegröße, die Oberflächengüte und die zulässigen Flanschhöhen.
Inhaltsverzeichnis
Plattenbieger verwenden oszillierende Biegemesser, um Material um ein stationäres Gegenmesser zu falten. Dieser kinematische Ansatz ermöglicht ein schnelles Biegen in mehrere Richtungen, ohne das gesamte Blech neu zu positionieren. Das Material bleibt flach auf dem Maschinentisch, wodurch der beim Biegen großer Platten auf herkömmlichen Anlagen übliche „Peitscheneffekt“ vollständig eliminiert wird. Im Gegensatz dazu beruht eine Abkantpresse auf dem linearen Absenken eines Stempels in eine Matrize, wodurch das Material in eine bestimmte V-Form gezwungen wird. Durch die oszillierende Wirkung des Plattenbiegers wird der während des Formungszyklus erforderliche physische Eingriff erheblich reduziert, sodass positive und negative Biegungen in schneller Folge ausgeführt werden können.
Wenn ein Bediener mit einer Standardbremse eine große Gehäusetür formt, muss er das Gewicht des Materials physisch tragen, wenn es während der Biegung nach oben schwingt. Dies erfordert mehrere Bediener oder spezialisierte Blattfolger. Die Plattenbiegetechnologie umgeht dieses Problem vollständig. Der Manipulator der Maschine schiebt den flachen Rohling vor und dreht ihn, während sich die oberen und unteren Biegemesser bewegen, um die Flansche zu erzeugen. Dieser grundlegende Unterschied in der Kinematik verändert die Art und Weise, wie Teile konstruiert und verarbeitet werden müssen.
Wenn Sie verstehen, wo Plattenbiegemaschinen in die breitere Industrielandschaft passen, vermeiden Sie kostspielige Beschaffungsfehler. Im Vergleich zu anderen Umformgeräten in der Werkstatt erfüllen sie eine ganz bestimmte Funktion.
Blechfalzmaschinen: Standardfalzmaschinen verwenden einen einzigen Falzbalken zum Biegen des Materials. Sie sind im Allgemeinen langsamer und erfordern mehr manuelle Eingriffe. Echte Plattenbieger verfügen über mehrachsige, schnell oszillierende Ober- und Untermesser, was weitaus komplexere Geometrien und schnellere Zykluszeiten ermöglicht.
Rohr-, Rohr- und Profilbiegemaschinen: Plattenbiegemaschinen sind ausschließlich für die Herstellung flacher Bleche konzipiert. Sie können keine Strukturprofile, Winkeleisen oder Rohre verarbeiten.
Rollbiegemaschinen: Rollbiegemaschinen erzeugen kontinuierliche zylindrische Formen mit großem Radius wie Tanks oder große Rohre. Plattenbiegemaschinen zeichnen sich durch die präzise Formung von Flanschen mit mehreren Winkeln an flachen Zuschnitten aus, obwohl sie auch Stufenbiegen für große Radien durchführen können.
Plattenbieger verwenden ein „Universalwerkzeug“-Konzept. Die Maschine verwendet einen Standardsatz aus Ober- und Untermessern, mit denen verschiedene Biegewinkel und Radien ausgeführt werden können. Dadurch entfällt der bei Abkantpressen erforderliche physische Werkzeugwechsel, bei dem Bediener Stempel und Matrizen für unterschiedliche Biegeprofile, Materialstärken oder Innenradien austauschen müssen. Die Maschine passt den Klingenhub und die Position automatisch über eine CNC-Steuerung an, um den gewünschten Winkel zu erreichen.
Dieser universelle Ansatz führt zu einer massiven Reduzierung der Rüstzeit zwischen den Aufträgen. In einer High-Mix-Umgebung kann ein Bremsenbediener 30 Minuten damit verbringen, segmentierte Werkzeuge für einen komplexen Kastenaufbau abzubauen und einzurichten. Ein Blechbieger wechselt in Sekundenschnelle von einem Teileprogramm zum nächsten, da die einzige physische Änderung die automatische Anpassung der Länge des Blechhalterwerkzeugs an die Abmessungen des neuen Teils ist.
Durch das automatisierte Biegen von Platten wird die manuelle Materialhandhabung drastisch reduziert. Die Maschine manipuliert das Blech während des Biegezyklus automatisch. Dadurch entfallen die ergonomischen Belastungen und Sicherheitsrisiken, die mit der manuellen Bedienung einhergehen, bei der der Bediener schwere oder unhandliche Teile durch jede Kurve stützen und führen muss. Durch die Entfernung der Hände des Bedieners aus dem Formbereich verzeichnen Werkstätten einen sofortigen Rückgang ermüdungsbedingter Fehler und Sicherheitsvorfälle.

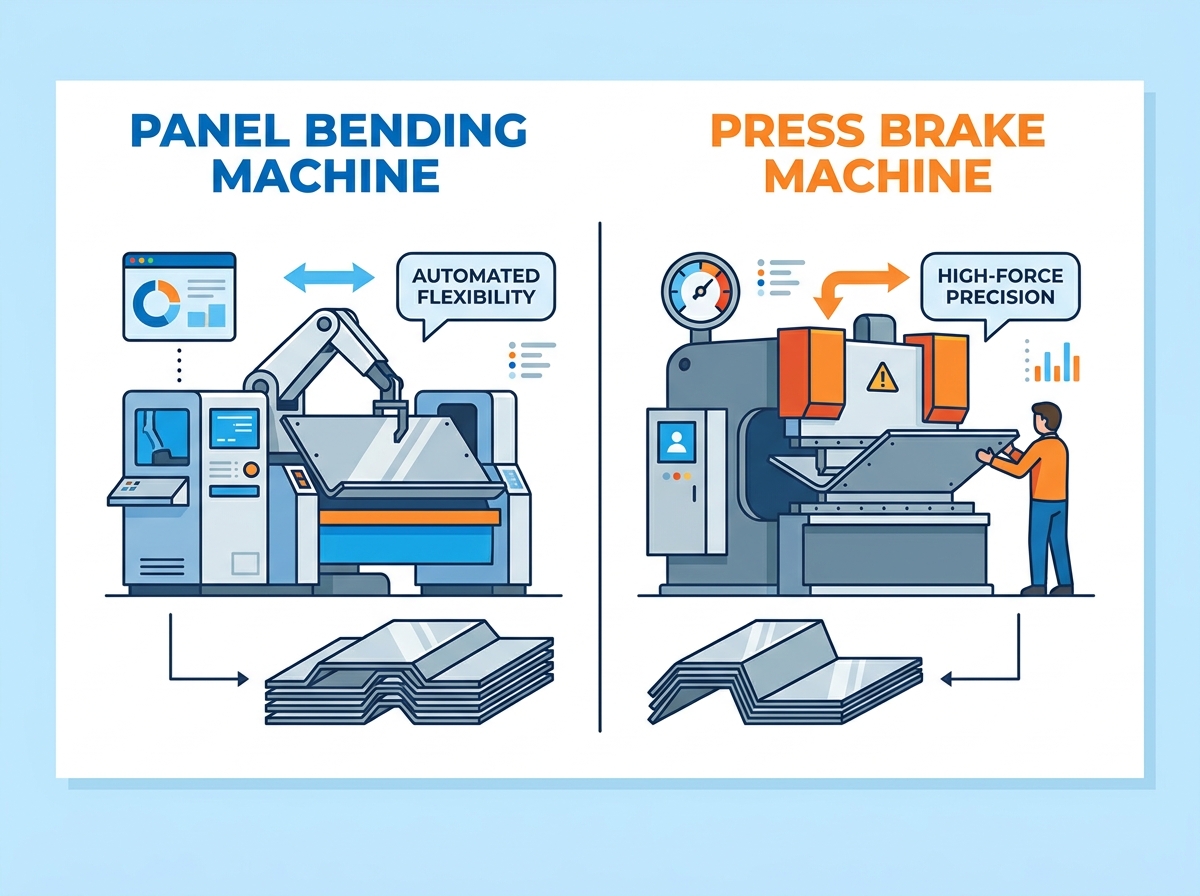

Besonderheit | Plattenbiegemaschine | Abkantpresse |
|---|---|---|
Materialhandhabung | Automatisierte Rotation und Vorwärtsbewegung | Manuelle Unterstützung und Positionierung |
Werkzeugeinrichtung | Universalmesser, automatische Einstellung | Manueller Stempel- und Matrizenwechsel |
Teileausrichtung | Bleibt flach auf dem Tisch | Schwingt während der Kurve nach oben |
Zykluszeit (komplexe Teile) | Extrem schneller Dauerbetrieb | Langsamer, erfordert eine Neupositionierung |
Servoelektrische Systeme nutzen AC-Servomotoren gepaart mit Riemen-/Riemenscheiben- oder Kugelumlaufspindelmechanismen, um die Biegemesser und Klemmsysteme anzutreiben. Der völlige Verzicht auf Hydrauliköl eliminiert thermische Drift, was zu einer höheren Wiederholbarkeit des Biegewinkels über lange Schichten führt. Während die Maschine läuft, gibt es keine Flüssigkeit, die sich erwärmen und ihre Viskosität ändern könnte, sodass der erste Teil des Tages perfekt mit dem letzten Teil des Tages übereinstimmt.
Diese Maschinen eignen sich ideal für Materialien mit dünner bis mittlerer Dicke, wie z. B. HLK-Komponenten, Beleuchtungskörper oder Elektrogehäuse, bei denen Präzision, geringer Energieverbrauch und minimaler Wartungsaufwand im Vordergrund stehen. Wartungsroutinen beschränken sich auf das Schmieren von Lagern und die Inspektion von Riemen, anstatt sich um Ölwechsel, Filterwechsel und Leckreparaturen zu kümmern.
Hydraulische Modelle basieren auf Hydraulikzylindern und Proportionalventilen für die Klingenbetätigung und Klemmkraft. Sie erzeugen eine enorme, anhaltende Tonnage, die zum Biegen dicker Bleche oder hochfester Materialien wie Edelstahl und dickem Aluminium erforderlich ist. Wenn in einer Werkstatt Materialien verarbeitet werden, die hohe Umformkräfte erfordern, bleibt die Hydraulik der Standard.
Sie verbrauchen jedoch mehr Energie, erfordern eine regelmäßige Ölwartung und können aufgrund von Temperaturschwankungen der Hydraulikflüssigkeit geringfügige Abweichungen in der Präzision aufweisen. Betriebe, die hydraulische Systeme betreiben, müssen häufig Kältemaschinen einsetzen, um bei hohen Produktionsläufen konstante Öltemperaturen aufrechtzuerhalten, was den gesamten Platzbedarf und den Wartungsplan erhöht.
Hybridarchitekturen kombinieren servoelektrische Antriebe für die Biegemesser mit hydraulischen Systemen für den Klemmmechanismus. Damit stehen die Schnelligkeit und Präzision elektrischer Antriebe sowie die Haltekraft hydraulischer Antriebe zur Verfügung. Die elektrischen Messer bewegen sich schnell, um die Falten auszuführen, während der hydraulische Blechhalter dafür sorgt, dass das Material bei Biegungen mit hoher Tonnage nicht verrutscht.
Hybridsysteme bieten eine Mittellösung für Hersteller, die einen hohen Durchsatz und die Möglichkeit benötigen, mäßig dicke Materialien zu verarbeiten, ohne den gesamten Platzbedarf einer rein hydraulischen Maschine zu nutzen. Sie gleichen das Bedürfnis nach Geschwindigkeit mit der Notwendigkeit einer starren Klemmung aus.
Bewerten Sie die Dicke und Zugfestigkeit Ihres Primärmaterials, um den Tonnagebedarf zu bestimmen.
Bewerten Sie die Leistungskapazität und die Energieverbrauchsziele Ihrer Einrichtung.
Überprüfen Sie die Fähigkeit Ihres Wartungsteams, hydraulische Systeme im Vergleich zu elektromechanischen Antrieben zu verwalten.
Analysieren Sie die erforderliche Biegewinkeltoleranz. engere Toleranzen begünstigen oft servoelektrische Systeme.
Die Methode zum Greifen und Bewegen des Blechs bestimmt die Leistungsfähigkeit der Maschine. Saugnapfsysteme nutzen Vakuummanipulation, was die Bearbeitung kleinerer Teile ermöglicht und Oberflächenschäden an empfindlichen Materialien wie vorlackiertem Aluminium oder poliertem Edelstahl verhindert. Da die Vakuumsauger die flache Oberfläche des Blechs greifen, beeinträchtigen sie die Kanten nicht, sodass sehr schmale Flansche geformt werden können.
Vakuumsysteme haben jedoch Probleme mit stark perforierten Blechen oder Materialien mit starkem Walzzunder. Pressarmsysteme verwenden mechanische Klemmarme und bieten hervorragenden Halt für schwere Teile und perforierte Materialien. Die mechanischen Backen greifen physisch in die Kante des Rohlings ein. Obwohl sie sehr sicher sind, stellen sie Einschränkungen hinsichtlich der minimalen Teilegröße und der internen Flanschabstände dar, da die Backen physischen Raum benötigen, um zu funktionieren, ohne mit den Biegemessern zu kollidieren.
Halbautomatische Systeme erfordern das manuelle Beladen des Rohlings und das Entladen des fertigen Teils, während die Maschine die Biegesequenz übernimmt. Ein Bediener legt das flache Blech gegen die Winkelstifte, startet den Zyklus und entnimmt das geformte Blech, sobald es fertig ist. Diese eignen sich am besten für variable Läufe mit geringerem Volumen, bei denen sich die Teilegrößen häufig ändern.
Vollautomatische Konfigurationen umfassen Blechlader, fahrerlose Transportfahrzeuge und Roboterentladung. Ein Portalsystem oder Knickarmroboter greift Rohlinge von einer Palette, beschickt die Maschine und stapelt die fertige Ware. Vollautomatische Zellen ermöglichen eine „lights-out“-Fertigung, erfordern jedoch eine strenge Standardisierung bei der Teilekonstruktion und den vorgelagerten Schneidprozessen. Wenn ein Rohling außerhalb der Toleranz liegt, kann es sein, dass der automatische Lader ihn nicht richtig positioniert, was zu einem Maschinenabsturz führt.
Wählen Sie einen Plattenbieger für positive/negative Biegungen, Säume, Radiusbiegungen und mehrseitige Platten wie Türen, Regale oder Schränke. Durch die Möglichkeit, die Biegerichtung sofort umzukehren, eignen sie sich perfekt für Z-Bögen und komplexe Kantenprofile. Sie zeichnen sich durch die Formung großer, flacher Platten mit mehreren Kantenflanschen aus.
Wählen Sie eine Abkantmaschine für die Tiefformung von Kasten, schmalen Profilen, extrem dicken Platten und Teilen, die spezielle kundenspezifische Werkzeuge erfordern, wie z. B. versetzte Biegungen, Lamellen oder Prägungen. Ein Blechbieger kann keinen tiefen, schmalen Kanal formen, da der Manipulator und der Blechhalter eine minimale flache Fläche zum Greifen des Teils benötigen. Abkantpressen mit ihrer großen Auswahl an Schwanenhalsstempeln und Spezialmatrizen bewältigen diese extremen Geometrien problemlos.
Plattenbiegemaschinen zeichnen sich in Umgebungen mit hohem Mix und geringem Volumen aus, da keine Werkzeuge eingerichtet werden müssen, sodass Losgrößen von eins profitabel bleiben. Beim Vergleich der Zykluszeiten für eine vierseitige Platte stellt ein Plattenbieger das Teil häufig in Sekunden fertig. Der Manipulator dreht das Teil zwischen den Kantenbiegungen sofort um 90 Grad.
Eine Abkantpresse benötigt aufgrund der Handhabungs- und Neupositionierungsanforderungen des Bedieners deutlich mehr Zeit von Stockwerk zu Stockwerk. Der Bediener muss eine Seite biegen, das Teil entfernen, es manuell drehen, es am Hinteranschlag ausrichten und die nächste Biegung einleiten. Bei einem großen Panel macht diese manuelle Handhabung den Großteil der Zykluszeit aus.
Erkennen Sie die deutlich höheren Anfangsinvestitionen für die Plattenbiegetechnologie an. Diese Maschinen stellen eine große Investition in die Automatisierung dar. Allerdings begünstigen die Betriebskosten im Laufe der Zeit oft den Einsatz eines Plattenbiegers. Vergleichen Sie die Kosten für den Werkzeugbestand: Für eine Abkantpresse sind Regale mit teuren Stempeln und Matrizen erforderlich, während für eine Biegemaschine das Universalset verwendet wird.
Bei servoelektrischen Biegemaschinen ist der Energieverbrauch im Allgemeinen geringer als bei großen hydraulischen Bremsen, die im Dauerbetrieb laufen. Auch die Arbeitslöhne verändern sich; Anstatt einen sehr erfahrenen Metallarbeiter mit der manuellen Formung komplexer Teile zu beauftragen, kann eine Werkstatt einen Maschinentisch nutzen, um Rohlinge zu laden und den automatisierten Zyklus zu überwachen.
Anwendungstyp | Empfohlene Ausrüstung | Argumentation |
|---|---|---|
Große Gehäusetüren | Plattenbieger | Eliminiert das Aufpeitschen und schnelle mehrseitige Biegen |
Dicke Plattenhalterungen (1/2") | Drücken Sie die Bremse | Erfordert hochkonzentrierte Tonnage |
Tiefe schmale Kanäle | Drücken Sie die Bremse | Der Plattenbiege-Manipulator kann schmale Profile nicht greifen |
High-Mix-Dünnschichtplatten | Plattenbieger | Keine Rüstzeit zwischen verschiedenen Teilegeometrien |
Unterbrechungen zwischen technischen Modellen und Maschinensteuerungssoftware stellen ein erhebliches Risiko dar. Wenn die Konstruktionsabteilung Teile mit Biegeradien entwirft, die die Maschine nicht ausführen kann, kommt es zu einem Produktionsstopp. Bewerten Sie Offline-Programmierfunktionen, 3D-Simulationsgenauigkeit und Kompatibilität mit vorhandenen Fertigungsausführungssystemen.
Betonen Sie den Bedarf an Software, die automatisch Biegezugaben berechnet und eine Kollisionserkennung durchführt. Die Software muss das 3D-Modell entfalten, den richtigen K-Faktor für die jeweilige Maschine anwenden und die Biegesequenz simulieren, um sicherzustellen, dass das Teil während des Zyklus nicht mit dem Maschinenrahmen oder Werkzeug kollidiert.
Plattenbieger erfordern hochpräzise Rohlingsgrößen. Abweichungen beim Laserschneiden oder -stanzen führen direkt zu Maßfehlern im endgültig gebogenen Teil. Da sich die Maschine bei der Positionierung der Biegungen an den Außenkanten des Rohlings orientiert, führt ein um 1 mm zu langer Zuschnitt zu einem um 1 mm zu langen Flansch.
Richten Sie strenge Toleranzkontrollen an vorgelagerten Profilierungsmaschinen ein, bevor Sie eine Plattenbiegemaschine integrieren, um eine gleichbleibende Qualität sicherzustellen. Eine regelmäßige Kalibrierung von Laserschneidmaschinen und Revolverstanzmaschinen ist obligatorisch. Wenn Ihr Stanzprozess schlampig ist, wird der automatisierte Biegeprozess diese Fehler nur verstärken.
Der Übergang vom manuellen Formen zum automatisierten Biegen verändert die erforderlichen Fähigkeiten von der taktilen Metallbearbeitung hin zur CNC-Programmierung und Systemfehlerbehebung. Der Bediener spürt die Metallausbeute nicht mehr; Sie überwachen Sensoren, Alarme und Roboterbewegungen.
Budgetieren Sie umfassende OEM-Schulungen und priorisieren Sie intuitive, visuell geführte Mensch-Maschine-Schnittstellensysteme während des Beschaffungsprozesses. Bediener müssen verstehen, wie sie einen Maschinenfehler beheben, wie sie Parameter für Materialchargenschwankungen anpassen und wie sie routinemäßige elektromechanische Wartungsarbeiten durchführen.
Die Auswahl der richtigen Plattenbiegemaschine erfordert mehr als nur den Vergleich von Tonnage, Biegegeschwindigkeit oder Standardausrüstungsspezifikationen. Hersteller sollten Teilegeometrie, Materialstärke, Produktionsvolumen, Antriebssysteme, Spannmethoden, vorgelagerte Schnittgenauigkeit, Softwarekompatibilität und den erforderlichen Automatisierungsgrad bewerten.
Nanjing Jinqiu CNC Machine Tool bietet CNC-Blechbearbeitungsgeräte und technische Lösungen für Hersteller, die eine höhere Biegegenauigkeit, Produktionseffizienz und Automatisierung anstreben. Seine Branchenerfahrung kann Kunden dabei helfen, Gerätekonfigurationen entsprechend ihren spezifischen Materialien, Teiledesigns und Produktionsanforderungen zu bewerten.
Bevor Sie in ein Plattenbiegesystem investieren:
Führen Sie eine zeitgesteuerte Prüfung Ihrer aktuellen Top-20-Teile mit dem höchsten Volumen durch, um Engpässe bei der manuellen Handhabung zu identifizieren.
Berechnen Sie die aktuellen Rüstzeiten für Ihre bestehenden Biegevorgänge, um verlorene Produktionsstunden zu quantifizieren.
Fordern Sie Zykluszeitsimulationen von Geräteherstellern auf der Grundlage Ihrer spezifischen CAD-Dateien an, um Durchsatzaussagen zu überprüfen.
Bewerten Sie Ihre vorgelagerten Schnitttoleranzen, um die Kompatibilität mit automatisierten Biegekantenreferenzierungssystemen sicherzustellen.
Bewerten Sie die Stellfläche und die Stromverfügbarkeit Ihrer Einrichtung, um automatisierte Be- und Entladezellen unterzubringen.
A: Die maximale Dicke variiert je nach Maschine und Materialtyp. Servoelektrische Modelle verarbeiten normalerweise bis zu 3 mm (11 Gauge) Weichstahl, während hydraulische Hochleistungsmodelle bis zu 4 mm oder 5 mm Weichstahl verarbeiten können. Bezüglich bestimmter Materialqualitäten beachten Sie stets die Angaben des Herstellers.
A: Plattenbiegemaschinen zeichnen sich aufgrund ihrer universellen Werkzeugausstattung in der Kleinserienfertigung aus. Sie erfordern keinen physischen Werkzeugwechsel zwischen verschiedenen Biegewinkeln oder Profilen, wodurch Losgrößen von einem Stück im Vergleich zur manuellen Einrichtung einer Abkantpresse äußerst effizient sind.
A: Saugnapfbieger verwenden Vakuumpads, um das Blech zu halten, ideal für empfindliche Oberflächen und kleine Teile, aber schlecht für perforiertes Metall. Pressarmbieger verwenden mechanische Klemmen, die einen starken Halt für schwere oder perforierte Bleche bieten, aber die minimale Teilegröße begrenzen.
A: Ja, Plattenbiegemaschinen sind in hohem Maße in der Lage, Säume und Biegungen mit großem Radius durch einen Prozess namens Stufenbiegen oder Stoßen zu formen, wobei sie ihre standardmäßigen Universalwerkzeuge verwenden, ohne dass spezielle Matrizen erforderlich sind.
A: Nein. Plattenbieger verwenden einen universellen Satz oberer und unterer Biegemesser. Die Maschine passt den Klingenhub und -winkel dynamisch über CNC-Programmierung an, um verschiedene Biegewinkel zu erreichen, sodass keine speziellen Stempel und Matrizen erforderlich sind.
A: Plattenbieger orientieren sich zur Positionierung an den Außenkanten des Rohlings. Wenn der lasergeschnittene Rohling maßlich ungenau ist, verstärken sich diese Fehler während des Biegevorgangs, was dazu führt, dass die endgültigen Teile außerhalb der Toleranz liegen.
A: Nein. Plattenbiegemaschinen sind ausschließlich für die Herstellung flacher Bleche konzipiert. Das Biegen von Rohren und Rohren erfordert völlig unterschiedliche Maschinen, die darauf ausgelegt sind, zylindrische oder strukturelle Profile während des Umformprozesses zu unterstützen.
