Präzises Blechbiegen steigert den Fertigungsdurchsatz, hält enge Toleranzen ein und reduziert die Ausschussquote in der Fertigung. Veraltete Umformanlagen führen zu schwerwiegenden betrieblichen Engpässen. Sie sind mit inkonsistenten Biegewinkeln, langsamen Rüstzeiten und einer übermäßigen Abhängigkeit von knappen, hochqualifizierten Bedienern konfrontiert. Dieser Leitfaden bietet einen umfassenden Entscheidungsrahmen für die Bewertung, Dimensionierung und Investition in die richtige Biegetechnologie für Ihre spezifische Produktionsumgebung. Eine Abkantpresse ist der Hauptmotor der modernen Fertigung. Die Auswahl der richtigen Ausrüstung bestimmt die Effizienz Ihrer Werkstatt. Sie müssen die Maschinenfunktionen genau an Ihre Materialanforderungen anpassen. Eine Überdimensionierung verschwendet Energie und Stellfläche, während eine Unterdimensionierung zu Maschinenschäden und Ausschussteilen führt. Wir werden Kernmechaniken, Antriebssysteme und Werkzeugstrategien untersuchen. Sie werden entdecken, wie sich vorgelagerte Konstruktionsentscheidungen auf den Erfolg der nachgelagerten Formgebung auswirken und Sie so in die Lage versetzen, Ihre Produktionsfläche zu optimieren.
Technologieausrichtung: Die Wahl zwischen hydraulischen, elektrischen und Hybrid-Abkantpressen hängt streng von der erforderlichen Tonnage, der Zyklusgeschwindigkeit und den Energieeffizienzzielen Ihrer Werkstatt ab.
Präzision und Kontrolle: Moderne CNC-Abkantpressen mit mehrachsigen Hinteranschlägen und automatischer Bombierung reduzieren Rüstzeiten und Bedienerfehler im Vergleich zu manuellen oder NC-Systemen drastisch.
Die Werkzeugausstattung bestimmt die Leistungsfähigkeit: Die Maschine ist nur so leistungsfähig wie ihre Stempel- und Matrizenkonfiguration; Das Verständnis der Luftbiegung im Vergleich zur Bodenbildung ist für Werkzeuginvestitionen von entscheidender Bedeutung.
Design-for-Manufacturability (DFM): Die erfolgreiche Umformung von Abkantpressen hängt stark von vorgelagerten Designentscheidungen ab, einschließlich Biegeradius, K-Faktor und Materialkornausrichtung.
Inhaltsverzeichnis

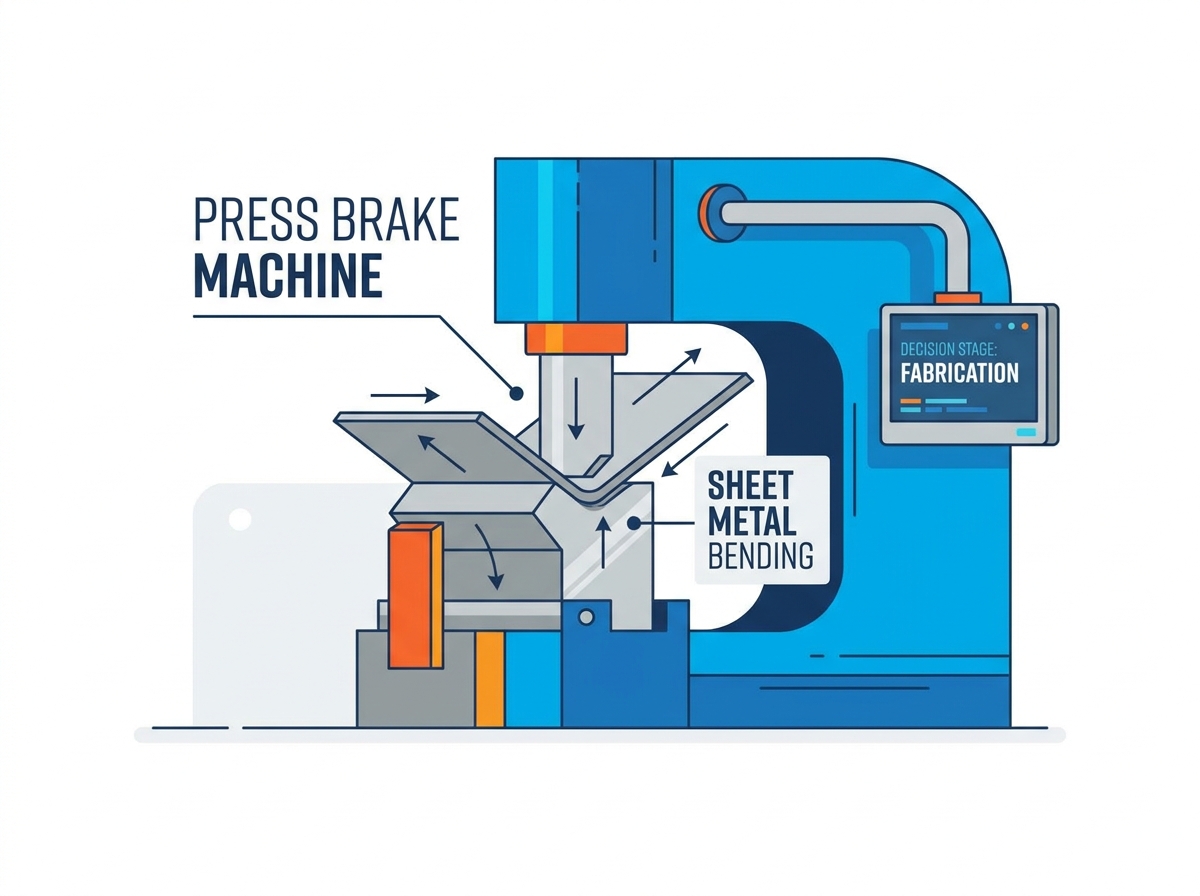

Eine Abkantpresse funktioniert nach einem einfachen mechanischen Prinzip. Es presst Blech zwischen zwei Spezialwerkzeugen. Das oberste Werkzeug ist der Stempel. Das unterste Werkzeug ist die Matrize. Diese Werkzeuge richten sich entlang einer vertikalen Biegeachse aus. Die Maschine drückt den Stempel in das Metall. Das Metall passt sich dann der Form der darunter liegenden Matrize an. Das Verständnis dieser Wechselwirkung ist für die Beherrschung der Blechfertigung von grundlegender Bedeutung.
Der Stempel wird am oberen Balken, dem sogenannten Stößel, befestigt. Die Matrize wird am unteren Bett befestigt. Der Stößel bewegt sich entlang der vertikalen Achse nach unten. Es übt einen enormen Druck auf das Werkstück aus. Die Geometrie von Stempel und Matrize bestimmt den endgültigen Biegewinkel. Verschiedene Profile ermöglichen unterschiedliche Formen und Abstände. Die richtige Ausrichtung zwischen Ober- und Unterwerkzeug ist nicht verhandelbar. Eine Fehlausrichtung führt zu ungleichmäßigen Biegungen und beschleunigt den Werkzeugverschleiß. Die Bediener müssen beim Einrichten die Werkzeuge angeben, um eine perfekte Parallelität über die gesamte Bettlänge sicherzustellen.
Die Tonnage stellt die gesamte Biegekraft dar, die die Maschine ausüben kann. Es verteilt sich über die gesamte Biegelänge. Die Tonnage ist das primäre Erfolgskriterium bei der Maschinenauswahl. Wenn Ihnen die nötige Tonnage fehlt, können Sie das Metall nicht biegen. Wenn Sie zu viel Tonnage anwenden, besteht die Gefahr, dass das Material bricht. Außerdem besteht die Gefahr, dass das Maschinenbett dauerhaft beschädigt wird. Die erforderliche Tonnage hängt von der Materialstärke, der Zugfestigkeit und der Düsenöffnung ab. Eine Standard-Faustregel für den Boden ist, dass engere V-Matrizen exponentiell mehr Tonnage erfordern, um die gleiche Biegung zu erreichen.
Der Hinteranschlag fungiert als physischer Anschlag für das Blech. Es positioniert das Material genau, bevor der Stößel absinkt. Dies gewährleistet jederzeit präzise Flanschlängen. Moderne Hinteranschläge bewegen sich über mehrere Achsen. Sie passen sich schnell zwischen den Kurven an. Ihre Geschwindigkeit und Präzision bestimmen direkt die Gesamtzykluszeiten. Ein langsamer Hinteranschlag führt zu einem Engpass. Ein schneller, präziser Hinteranschlag maximiert den Bedienerdurchsatz. Beim Formen komplexer Teile mit mehreren Flanschen müssen sich die Hinteranschlagfinger innerhalb von Millisekunden neu positionieren, um den Bediener in Bewegung zu halten.
Antriebssysteme bestimmen, wie die Maschine Biegekräfte erzeugt. Die richtige Wahl hängt von Ihrem Produktionsvolumen und Ihren Materialtypen ab. Jedes System bietet unterschiedliche Vorteile und spezifische Einschränkungen für die Ausführung in der Werkstatt.
Mechanische Systeme verwenden ein Schwungrad und einen Kupplungsmechanismus. Der Motor dreht das Schwungrad kontinuierlich. Der Bediener betätigt die Kupplung, um den Stößel nach unten zu bewegen. Diese Maschinen sind äußerst gefährlich. Der Hub kann während des Zyklus nicht umgekehrt werden. Sobald sich der Stößel zu bewegen beginnt, muss er den Hub abschließen. Ihnen mangelt es an präziser Steuerung und variabler Geschwindigkeit. Die moderne Präzisionsfertigung hält sie für überholt. Einige arbeiten jedoch immer noch in veralteten Umgebungen, in denen die Sicherheitsstandards hinter den modernen Anforderungen zurückbleiben.
Hydrauliksysteme verwenden zwei synchronisierte Zylinder, um den Stößel zu bewegen. Hydraulikflüssigkeit wird in die Zylinder gepumpt, um eine enorme Kraft zu erzeugen. Sie sorgen für immense Kraft und zuverlässige Kraftverteilung. Sie bewältigen problemlos die härtesten Materialien. Sie finden diese im Schwermaschinenbau und in Stahlbaubetrieben. Sie verbrauchen mehr Energie. Hydrauliköl erfordert eine regelmäßige Wartung. Sie sind mit möglichen Öllecks konfrontiert. Die Stößelgeschwindigkeiten sind im Allgemeinen langsamer als bei elektrischen Modellen, was die Zykluszeiten bei Teilen mit geringerer Stärke verkürzen kann.
Elektrische Modelle nutzen Servomotoren und Riemen- oder Riemenscheibensysteme. Sie eliminieren die Hydraulikflüssigkeit vollständig. Die Motoren beziehen nur dann Strom, wenn sich der Stößel tatsächlich bewegt. Sie bieten unglaublich schnelle Anfahr- und Rückzugsgeschwindigkeiten. Der Energieverbrauch ist deutlich geringer. Ohne Hydrauliksysteme ist der Wartungsaufwand minimal. Sie haben geringere maximale Tonnagekapazitäten. Sie sind nicht für sehr dicke Stahlbleche geeignet. Betriebe, die dünne Aluminium- oder Edelstahlgehäuse betreiben, profitieren enorm von der Geschwindigkeit servoelektrischer Antriebe.
Hybridmaschinen kombinieren Servomotoren mit lokalisierten Hydrauliksystemen. Ein Servomotor treibt für jeden Zylinder eine kleine Hydraulikpumpe mit geschlossenem Kreislauf an. Sie bieten die Leistung der Hydraulik mit der Effizienz der Elektrik. Sie laufen leise und reduzieren die Wärmeentwicklung. Sie stellen eine erhebliche Kapitalinvestition dar. Die Systemkomplexität erfordert spezielle Wartungskenntnisse. Wenn ein Hybridantrieb ausfällt, benötigen Sie häufig einen OEM-Techniker und nicht einen normalen Wartungsmechaniker, um Fehler im geschlossenen System zu beheben.
Steuerungssysteme bestimmen, wie Sie mit der Maschine interagieren. Bei manuellen Steuerungen muss der Bediener physische Stopps festlegen. NC ermöglicht eine grundlegende programmierbare Positionierung. CNC repräsentiert den modernen Industriestandard. 3D-CNC-Steuerungen ermöglichen eine Offline-Programmierung. Ingenieure können im Büro Kurven simulieren. Dies verhindert Kollisionen und reduziert Maschinenstillstandszeiten. Der Bediener lädt einfach das Programm und folgt der visuellen Anleitung. Dieser Arbeitsablauf macht die alte Methode des Testbiegens und des Ausschusses von drei Teilen überflüssig, bevor man ein gutes Teil erhält.
Antriebssystem | Primäre Anwendung | Entscheidender Vorteil | Haupteinschränkung |
|---|---|---|---|
Mechanisch | Legacy-Stempelung | Hochgeschwindigkeitsradfahren | Erhebliche Sicherheitsrisiken |
Hydraulisch | Herstellung dicker Platten | Riesige Tonnagekapazität | Flüssigkeitswartung erforderlich |
Elektrisch (Servo) | Feine Präzision | Geringer Wartungsaufwand | Begrenzte maximale Tonnage |
Hybrid | Gemischte Produktion | Effizienz trifft auf Leistung | Komplexe interne Systeme |
Ihre Maschine ist nur so leistungsfähig wie ihre Werkzeuge. Eine High-End-Maschine mit schlechter Werkzeugausstattung produziert schlechte Teile. Die Auswahl der Werkzeuge bestimmt, welche Formen Sie erfolgreich formen können. Sie müssen Stempel und Matrize auf die jeweilige Aufgabe abstimmen. Die Verwendung einer falschen V-Matrizenbreite ist die häufigste Ursache für Materialrisse und Toleranzabweichungen im Boden.
Standard-V-Matrizen bewältigen die meisten einfachen 90-Grad-Biegungen. Schwanenhalsstanzen verfügen über eine tiefe Aussparung. Dieser Abstand ermöglicht es Ihnen, komplexe Profile zu biegen, ohne das Werkzeug zu berühren. Falzwerkzeuge glätten die Kante des Blechs auf sich selbst. Dadurch entsteht eine sichere, steife Kante. Spitzwinkelmatrizen ermöglichen das Biegen von Metall über 90 Grad hinaus. Sie müssen das Profil auswählen, das Teilekollisionen während des Hubs verhindert. Bediener sollten immer die Werkzeugprofile mit dem flachen Muster vergleichen, bevor sie mit der ersten Biegung beginnen.
Wie der Stempel mit der Matrize zusammenwirkt, bestimmt die Biegemethode. Jede Methode erfordert unterschiedliche Tonnage- und Werkzeugeinstellungen.
Luftbiegen: Der Stempel drückt das Metall in die V-Matrize, ohne den Boden zu berühren. Die Tiefe des Stempels bestimmt den Winkel. Dies ist der Standard für CNC-Maschinen. Es erfordert weniger Kraft und ermöglicht mehrere Winkel aus einer Matrize.
Bodenbildung: Der Stempel drückt das Metall vollständig in die V-Matrize. Das Metall nimmt den exakten Winkel des Werkzeugs ein. Es erfordert eine höhere Tonnage als das Luftbiegen.
Prägen: Der Stempel drückt das Metall mit extremer Kraft in die Matrize. Dieses durchdringt die neutrale Achse des Materials. Es eliminiert die Rückfederung, verursacht aber einen schnellen Werkzeugverschleiß. Es erfordert eine enorme Tonnage.
Die Rüstzeit beeinträchtigt die Produktivität in Umgebungen mit hohem Mix und geringem Volumen. Bei der manuellen Werkzeugklemmung müssen Bediener einzelne Stellschrauben festziehen. Dadurch wird wertvolle Produktionszeit verschwendet. Hydraulische oder pneumatische Schnellwechselsysteme spannen Werkzeuge sofort per Knopfdruck. Sie sitzen die Werkzeuge jedes Mal perfekt. Dadurch reduzieren sich die Rüstzeiten von Stunden auf Minuten. Die Produktivitätssteigerungen rechtfertigen schnell das anfängliche Upgrade. Wenn Sie die Einstellungen fünfmal pro Schicht ändern, amortisieren sich Schnellwechselwerkzeuge innerhalb von Monaten.
Die Qualität der Werkzeuge nimmt mit der Zeit ab. Der Radius der Stempelspitze wird bei wiederholter Verwendung flacher. Die Matrizenschultern verschleißen durch Materialreibung. Dieser Verschleiß wirkt sich direkt auf die Winkelwiederholgenauigkeit aus. Eine verschlissene Matrizenschulter führt dazu, dass das Metall ungleichmäßig schleift. Sie müssen vorbeugende Inspektionsstrategien implementieren. Stempelspitzen und Matrizenschultern regelmäßig messen. Ersetzen Sie Werkzeuge, bevor sie die Teilequalität beeinträchtigen. Halten Sie die Werkzeuge sauber und ordnungsgemäß geschmiert, um ihre Lebensdauer zu verlängern. Eine verschmutzte Matrize zerkratzt Aluminiumteile sofort.
Erfolgreiche Umformung beginnt in der Konstruktionsabteilung. Vorgelagerte Designentscheidungen bestimmen den Erfolg der nachgelagerten Fertigung. Wenn ein Teil schlecht konstruiert ist, kann der beste Bediener es nicht retten. Ingenieure müssen die physikalischen Grenzen von Blech kennen. Wenn man eine CAD-Datei über die Wand wirft, ohne die Biegezugaben zu überprüfen, landet garantiert Ausschuss auf dem Boden.
Metall kann sich nur so weit biegen, bevor es bricht. Der minimale innere Biegeradius verhindert Risse an der Biegelinie. Die Materialstärke hat großen Einfluss auf diesen Radius. Dickere Materialien erfordern einen größeren Biegeradius. Zugfestigkeit und Duktilität spielen ebenfalls eine entscheidende Rolle. Härtere Materialien wie Edelstahl benötigen größere Radien als weiches Aluminium. Das Erzwingen eines engen Radius bei sprödem Material führt zu Strukturversagen. Konsultieren Sie immer die Materialdatenblätter, bevor Sie einen engen Innenradius festlegen.
Blech dehnt sich, wenn man es biegt. Unter Spannung dehnt sich die Außenfläche aus. Die Innenfläche wird komprimiert. Die neutrale Achse bleibt unverändert. Sie müssen diese Dehnung berücksichtigen, um genaue flache Muster zu erhalten. Der K-Faktor gibt die Lage der neutralen Achse an. Durch die Berechnung des korrekten K-Faktors wird sichergestellt, dass das flache Muster vor dem Schneiden genau die richtige Größe hat. Wenn Ihre Biegeableitung falsch ist, werden die endgültigen Teileabmessungen nicht überprüft. Um den genauen K-Faktor zu ermitteln, müssen Hersteller Testbiegungen an bestimmten Materialchargen durchführen.
Blech weist eine Faserrichtung auf, die während des Walzprozesses im Walzwerk entsteht. Diese Maserung beeinflusst das Verhalten des Metalls beim Biegen. Durch Biegen parallel zur Faser erhöht sich die Gefahr von Rissen. Es trennt die Materialfasern. Das Biegen senkrecht zur Faserrichtung ist viel sicherer. Es reduziert das Risiko von Rissen und erfordert etwas weniger Biegekraft. Ingenieure sollten Teile auf dem Laser so verschachteln, dass nach Möglichkeit Biegungen quer zur Faserrichtung erfolgen. Wenn Sie mit der Faserrichtung biegen müssen, vergrößern Sie zum Ausgleich den Biegeradius.
Der Flansch ist der Teil des Metalls, der über die Biegelinie hinausragt. Es muss lang genug sein, um die V-Matrizenöffnung während des gesamten Zyklus zu überspannen. Ist der Flansch zu kurz, rutscht er in die Matrize. Dadurch wird das Teil ruiniert und das Werkzeug kann beschädigt werden. Die minimale Flanschbreite wird normalerweise basierend auf der gewählten V-Matrizenbreite berechnet. Ingenieure müssen sicherstellen, dass alle entworfenen Flansche diese Mindestanforderung erfüllen. Eine gängige Werkstattregel besagt, dass der Mindestflansch mindestens das Vierfache der Materialstärke betragen muss.
Die Dimensionierung einer Maschine erfordert eine sorgfältige Analyse Ihrer aktuellen und zukünftigen Produktionsanforderungen. Sie müssen Tonnage, Länge und Kontrollmerkmale bewerten. Raten führt zu teuren Fehlern. Nutzen Sie Daten, um Ihre technische Bewertung voranzutreiben. Schauen Sie sich Ihre schwersten und längsten Teile an und bauen Sie Ihre Spezifikationen auf diese Worst-Case-Szenarien auf.
Sie müssen die für Ihre schwierigsten Aufgaben erforderliche Tonnage berechnen. Die Formel berücksichtigt Materialstärke, Biegelänge und Zugfestigkeit. Dabei wird auch die V-Matrizenöffnung berücksichtigt. Eine kleinere V-Matrize erfordert mehr Kraft, um das gleiche Material zu biegen. Berechnen Sie immer auf der Grundlage des dicksten und härtesten Materials, das Sie biegen möchten. Fügen Sie eine Sicherheitsmarge von 20 % hinzu, um eine kontinuierliche Überlastung der Maschine zu verhindern. Der Betrieb einer Maschine mit maximaler Kapazität beschleunigt den Verschleiß der Stößelführungen und Hydraulikzylinder.
Die Bettlänge bestimmt den längsten Teil, den Sie körperlich beugen können. Allerdings müssen Sie den Abstand zwischen den Seitengehäusen berücksichtigen. Der Abstand zwischen den Rahmen ist kürzer als die gesamte Bettlänge. Wenn ein Teil über tiefe Rücklaufflansche verfügt, muss es zwischen diese Gehäuse passen. Bemessen Sie die Bettlänge basierend auf den längsten erwarteten Teilen. Denken Sie auch an zukünftige Produktlinien. Der Kauf eines 10-Fuß-Bettes, wenn Sie gelegentlich 12-Fuß-Teile verarbeiten, zwingt Sie zu gefährlichen mehrstufigen Biegeaufbauten.
Hinteranschlagachsen sind direkt auf die Komplexität des Teils abgestimmt. Ein einfaches 2-Achsen-System steuert Tiefe und Höhe. Dies reicht für einfache, gerade Klammern aus. Komplexe, asymmetrische Teile erfordern mehr Kontrolle. Ein 6-Achsen-System ermöglicht die unabhängige Bewegung der Hinteranschlagfinger. Dies unterstützt konische Biegungen und komplexe Geometrien. Investieren Sie in die Achsen, die Sie für Ihre schwierigsten Teile benötigen. Wenn Sie konische Formen oder Winkelhalterungen formen, ist ein 6-Achsen-Hinteranschlag zwingend erforderlich.
Bei großer Krafteinwirkung weichen Maschinenbett und Stößel in der Mitte leicht aus. Diese Durchbiegung führt dazu, dass der Biegewinkel über die Länge des Teils variiert. Die Mitte hat einen größeren Winkel als die Enden. Bombierungssysteme wirken dieser Durchbiegung entgegen. Die hydraulische oder mechanische CNC-Keilwölbung drückt die Bettmitte nach oben. Dies sorgt für gleichmäßige, perfekte Winkel bei langen Kurven. Ohne Bombierung müssen die Bediener die Matrizen manuell mit Papier unterlegen, was enorm viel Zeit verschwendet.
Materialstärke und Härte variieren von Charge zu Charge. Diese Schwankungen führen zu einer unvorhersehbaren Rückfederung. Echtzeit-Winkelmesssysteme lösen dieses Problem. Laser- oder mechanische Sensoren im Prozess messen den Winkel in der Mitte des Hubs. Die CNC-Steuerung passt die Stößeltiefe automatisch an, um Präzision zu gewährleisten. Dadurch entfällt das Versuch-und-Irrtum-Testbiegen. Es stellt sicher, dass das erste Teil ein gutes Teil ist, wodurch der Ausschuss erheblich reduziert wird. Für Betriebe, die teure Legierungen für die Luft- und Raumfahrtindustrie betreiben, ist diese Funktion nicht verhandelbar.
Der Einbau schwerer Maschinen birgt erhebliche Betriebsrisiken. Sie müssen Ihre Einrichtung und Ihre Belegschaft vorbereiten. Eine ordnungsgemäße Planung verhindert Installationsverzögerungen und Sicherheitsvorfälle. Eine Maschine, die aufgrund eines falschen Stromanschlusses stillsteht, kostet Sie jeden Tag Geld.
Diese Maschinen sind unglaublich schwer. Vor der Lieferung müssen Sie die Tragfähigkeit Ihres Bodens überprüfen. Maschinen mit hoher Tonnage erfordern häufig spezielle Fundamentgruben. Der Beton muss dick genug sein, um den dynamischen Belastungen standzuhalten. Sie benötigen außerdem ausreichende Stromabfälle. Stellen Sie sicher, dass Ihre Einrichtung die erforderliche Spannung und Stromstärke liefern kann. Wenden Sie sich zur Validierung Ihres Grundrisses an Statiker. Das Gießen einer neuen Fundamentgrube kann Ihre Installationszeit um Wochen verlängern.
Das Biegen von Metall ist grundsätzlich gefährlich. Die Bediener arbeiten eng mit beweglichen Stößeln und schwerem Stahl zusammen. Sie müssen die OSHA-Standards strikt festlegen und befolgen. Integrierte Sicherheitssysteme sind Pflicht. Der optische Laserschutz bewegt sich mit dem Stößel. Es stoppt die Maschine sofort, wenn ein Hindernis erkannt wird. Lichtvorhänge schützen den Außenbereich. Implementieren Sie diese Systeme, ohne die Produktivität des Bedieners zu beeinträchtigen. Die Sicherheit darf niemals umgangen werden. Das Überwinden eines Lichtvorhangs ist ein Grund für den sofortigen Abbruch auf einem gut geführten Boden.
Die Branche ist mit einem gravierenden Mangel an qualifizierten Fachkräften konfrontiert. Reduzieren Sie das Risiko einer Fluktuation beim Bediener, indem Sie in intelligente Technologie investieren. Maschinen mit intuitiven grafischen 3D-Oberflächen verkürzen die Lernkurve. Automatisierte Winkelmesssysteme verringern die Abhängigkeit von Stammeswissen. Durch die Offline-Programmierung wird die komplexe Arbeit ins Ingenieurbüro verlagert. Dadurch können weniger erfahrene Bediener die Maschinen sicher und effektiv bedienen. Schulungsprogramme müssen sich auf das Lesen von Ausdrucken und das Verständnis der Werkzeuggrenzen konzentrieren.
Überprüfen Sie die Tragfähigkeit des Bodens mit einem Statiker.
Installieren Sie die erforderlichen elektrischen Anschlüsse basierend auf den Maschinenspezifikationen.
Planen Sie OEM-Techniker für die abschließende Nivellierung und Kalibrierung ein.
Führen Sie für alle Bediener eine obligatorische Sicherheitsschulung durch.
Führen Sie Testteile durch, um die Balligkeit und die Genauigkeit des Hinteranschlags zu überprüfen.
Die Auswahl der richtigen Abkantpresse erfordert ein ausgewogenes Verhältnis von Biegekapazität, Präzision, Werkzeugausstattung, CNC-Funktionalität und zukünftigen Produktionsanforderungen. Indem Sie die Maschine an Ihre Materialien, Teilekomplexität und Produktionsmenge anpassen, können Sie die Fertigungseffizienz verbessern, die Rüstzeit verkürzen und eine gleichbleibende Biegequalität erzielen.
Nanjing Jinqiu CNC Machine Tool ist auf CNC-Blechbearbeitungsgeräte spezialisiert und bietet zuverlässige Abkantpressenlösungen für Hersteller auf der ganzen Welt. Unterstützt durch umfassende Branchenerfahrung und professionellen technischen Support hilft das Unternehmen seinen Kunden, die Produktionseffizienz, die Biegegenauigkeit und die langfristige Wettbewerbsfähigkeit der Fertigung zu verbessern.
Berücksichtigen Sie Folgendes, bevor Sie Ihre Investition tätigen:
Überprüfen Sie Ihre aktuellen Produktionsengpässe, um spezifische Geschwindigkeits- oder Präzisionsmängel zu identifizieren.
Berechnen Sie die erforderliche Tonnage für das dickste Material, das Sie wöchentlich verarbeiten.
Wenden Sie sich an einen Anwendungstechniker, um die Geometrien Ihrer komplexesten Teile zu überprüfen.
Fordern Sie von den Herstellern eine Zeitstudie basierend auf Ihren spezifischen CAD-Dateien an.
Bewerten Sie die Bodentragfähigkeit und die elektrische Infrastruktur Ihrer Einrichtung.
A: Eine Abkantpresse verwendet einen Stempel und eine Matrize, die sich vertikal bewegen, um Metall in eine Form zu zwingen. Eine Biegemaschine klemmt das Material flach ein und schwenkt einen Biegebalken nach oben, um die Biegung zu erzeugen. Bremsen eignen sich besser für dicke Materialien und komplexe Werkzeuge. Ordner zeichnen sich durch große, dünne Platten aus.
A: Für die Tonnageberechnung sind vier Grundvariablen erforderlich. Sie benötigen die Materialstärke, die Gesamtbiegelänge, die Zugfestigkeit des Materials und die Breite der V-Matrizenöffnung. Dickere, härtere Materialien und engere V-Matrizen erfordern deutlich mehr Tonnage.
A: Unter Rückfederung versteht man die Tendenz des Blechs, sich nach Wegfall der Umformkraft leicht zu biegen. Dies geschieht, weil das Material versucht, in seinen ursprünglichen flachen Zustand zurückzukehren. CNC-Maschinen kompensieren dies, indem sie das Metall leicht über den Zielwinkel hinaus biegen.
A: Das Biegen parallel zur Faserrichtung erhöht das Risiko, dass das Metall reißt oder bricht. Es erfordert eine sorgfältige Auswahl eines größeren Biegeradius. Das Biegen senkrecht zur Faser bietet maximale strukturelle Integrität und verringert die Wahrscheinlichkeit von Oberflächenrissen.
A: Ein mehrachsiger Hinteranschlag verfügt über Finger, die sich in mehrere Richtungen bewegen, um das Metall zu positionieren. Die X-Achse steuert die Tiefe. Die R-Achse steuert die Höhe. Die Z-Achse bewegt sich nach links und rechts. Dies ermöglicht dem Bediener die einfache Positionierung komplexer, asymmetrischer Teile für ein präzises Biegen.
A: Ja, es kann dickes Stahlblech biegen. Hierzu sind jedoch hydraulische Maschinen mit hoher Tonnage erforderlich. Sie müssen außerdem viel größere V-Matrizen und Hochleistungswerkzeuge verwenden, die speziell für die Bewältigung der enormen Kräfte entwickelt wurden, die zum Herstellen dicker Bleche erforderlich sind.
